EV GROUP、革新的な半導体レイヤー・トランスファー技術のスループットを倍増する EVG®880 LayerRelease™ システムを発表

専用HVM向けプラットフォームにより、3D集積アプリケーション向けシリコン支持基板を介した新しい赤外線レーザー剥離技術の生産性を向上し、所有コストを削減

オーストリアザンクト・フローリアン、2024年5月28日— MEMS、ナノテクノロジーデバイス、半導体製造向けウェーハ接合およびリソグラフィ装置のリーディングサプライヤーであるEV Group（以下、EVG）は本日、革新的な赤外線（IR）LayerRelease^TM を搭載した量産（HVM）専用プラットフォーム、EVG^®880 LayerRelease™ を発表いたしました。EVG^®880 LayerReleaseは、全世代のプラットフォームと比較してスループットが2倍向上しており、IRレーザーと特別に形成された無機剥離材料を用いて、シリコン支持基板から接合層、成膜層、または成長層をナノメートル精度で剥離することができます。その結果、EVG^®880 LayerReleaseはガラス基板を使用することなく先端パッケージング向けの超薄型チップレット積層が可能となるとともに、先端ロジック、メモリ、パワーデバイス製造を含む前工程での極薄3Dレイヤー積層を行うことができ、将来の3D集積化ロードマップをサポートします。

Moving Beyond Glass Carriers for 3D Stacking　‐ガラス支持基板不要の革新的な3D積層技術‐

これまで3D集積の分野では、仮接合用有機接着剤を塗布したガラス支持基板上にデバイス層を構築し、紫外線（UV）波長レーザーを用いて接着剤を分解してデバイス層を剥離した後、最終製品のウェーハに永久接合する、という工法が確立されてきました。しかし、シリコン基板の使用を前提として設計された半導体製造装置ではガラスの基板の処理は難しく、これを可能にするためには高額な費用をかけて装置を改造する必要があります。また、有機接着剤は通常、処理温度が300℃以下に制限されるため、その使用は後工程のみに限定されます。

EVG^®880 LayerRelease技術は、IRレーザーと無機の剥離材料を利用することで、量産環境にてナノメートル精度でシリコン支持基板からのレーザー剥離を行うことができます。この革新的なプロセスにより、ガラス基板や有機接着剤が不要となり、極薄層のトランスファーやそれに続くプロセスで必要とされる前工程との互換が可能になります。LayerReleaseプロセスはナノメートル単位の精度であるため、従来のプロセスを変更することなく、極薄デバイスウェーハの処理を可能にします。このような薄いデバイス層を積層することで、より広帯域幅での相互接続が可能になり、次世代高性能デバイス向けのダイ設計やセグメント化の新しい可能性が開かれます。

最も需要の高い前工程も、LayerRelease技術の高温互換性（1000℃まで）によってプロセスが可能となり、一方、常温でのIR剥離工程ではデバイス層とキャリア基板の完全性が確保されます。また、レイヤー・トランスファー・プロセスにより、シリコン支持基板の研削、研磨、エッチングに伴う高価な溶剤も不要になります。

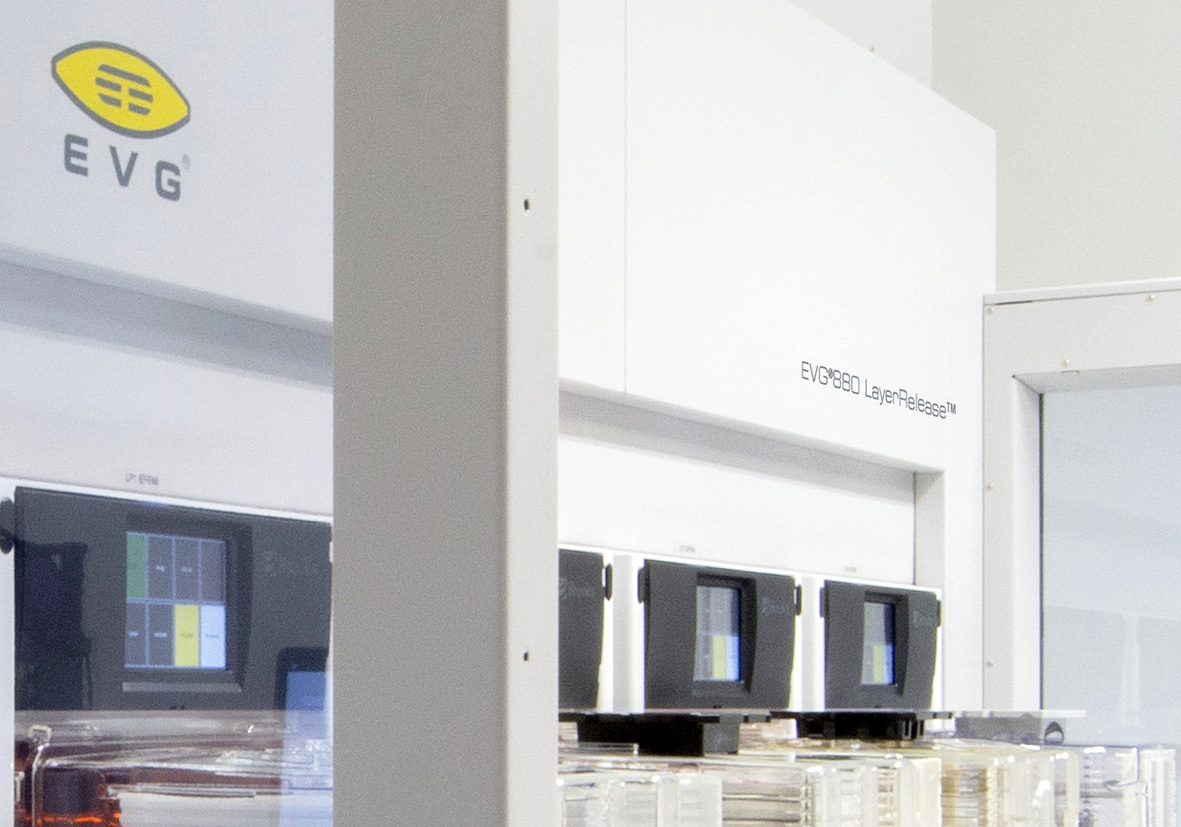

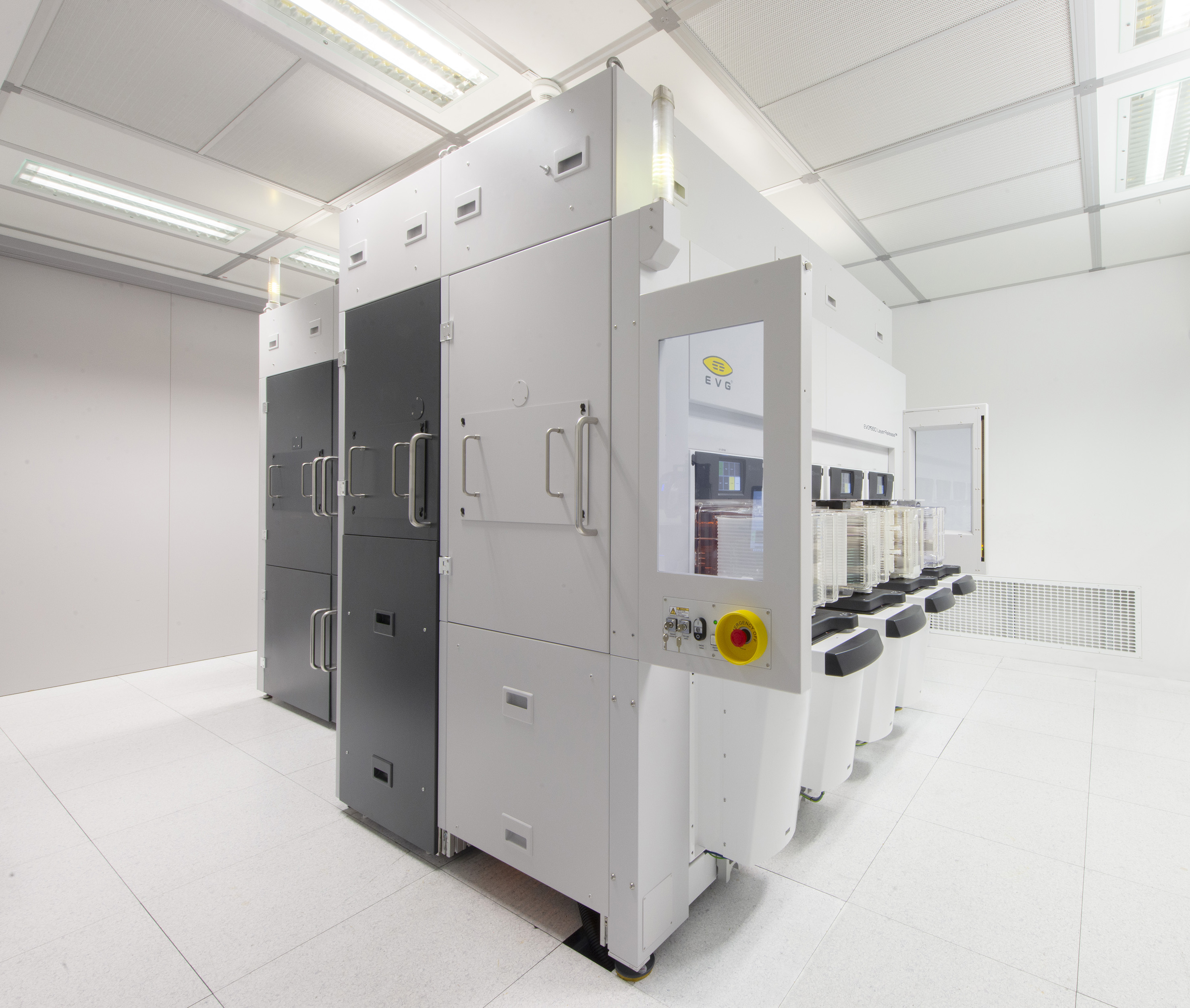

LayerRelease技術が搭載されたEVG880は、LayerReleaseプロセス専用に設計された新しいプラットフォームです。EVG880は、レーザー露光、ウェーハクリービング、ウェーハ洗浄の全てを１つのツールに統合した、全自動の前工程対応HVMプラットフォームです。メンテナンスの手間がかからないレーザー光源と、使用時のレーザー計測による完全なプロセス制御を備えています。

EV Groupのエグゼクティブ・テクノロジー・ディレクターであるポール・リンドナーは次のように述べています。「3D集積は、半導体の設計・製造における消費電力、性能、面積、コスト（PPAC）の指標を最適化し、ロードマップの継続を可能にする上で、ますます重要になっています。」「3D集積において、ウェーハ接合やレイヤー・トランスファーの工程を避けて通ることはできません。EVGのLayerRelease技術は、真にユニークで汎用的なレイヤー・トランスファー技術であり、業界をリードする研究機関やデバイスメーカーに採用され、先端パッケージングから3D積層、将来のフロント・ライン・オブ・スケーリングまで、幅広いアプリケーションをサポートします。当社のLayerRelease技術をいち早く導入したお客様は、産業研究から製造へと急速に移行することが予想されるため、EVGは同技術の生産性と所有コストの向上にさらに重点を置いています。この革新的な技術を当社の新しいEVG880 HVM向けプラットフォームで提供できるようになり、現在、そして次世代のお客様の製品設計にLayerReleaseプロセスを迅速に導入できるようになったことを大変嬉しく思います。」

EVGでは現在、EVG880 LayerReleaseの注文を承っており、EVG本社では本製品のデモンストレーションも実施しております。詳しくはこちらをご覧ください。

https://www.evgroup.com/ja/products/bonding/temporary-bonding-and-debonding-systems/evg-880-レイヤー剥離

ECTC EVGブースへお越しください

EVGは、コロラド州デンバーのThe Gaylord Rockies Resort & Convention Centerで今週開催される2024 IEEE 74th Electronic Components and Technology Conference（ECTC）に参加します。、EVG880 LayerRelease装置、およびその他のEVGウェーハ接合やリソグラフィ、ヘテロジニアス・インテグレーション向け計測ソリューションの詳細についてご興味のある方は、5月29日～30日の展示時間中にECTCのEVGブース522までお越しください。
