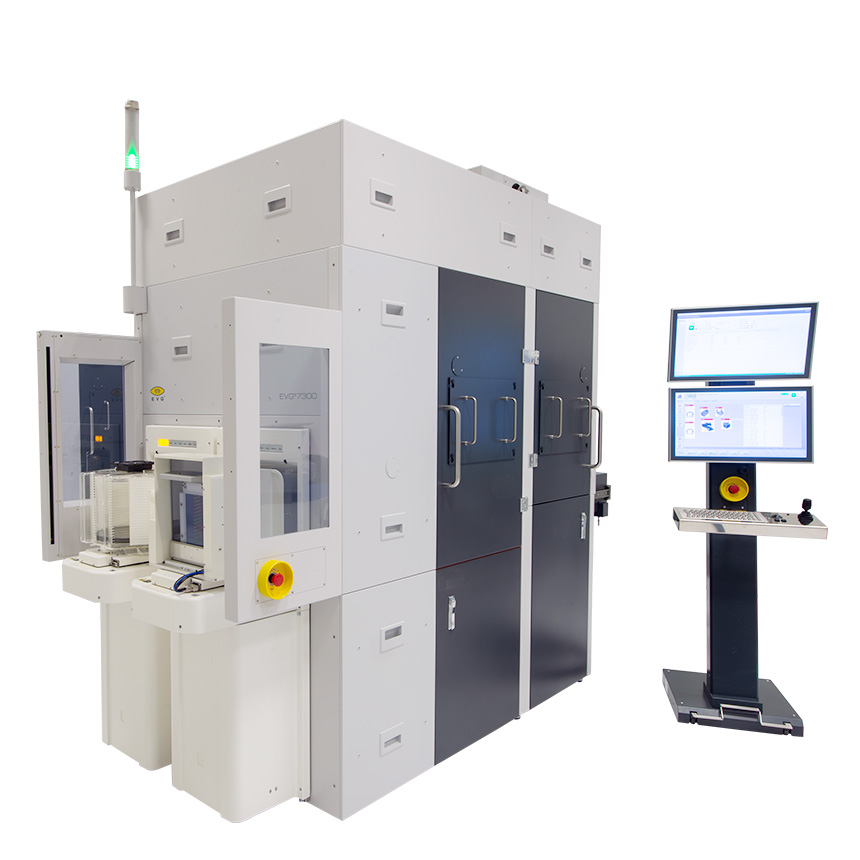

EVG®7300

多機能UVナノインプリント・リソグラフィ装置

SmartNIL® 技術、レンズ成形、レンズスタッキングを一台に集約した、300mm基板対応多機能UVナノインプリント・リソグラフィ装置

EVG®7300 UVナノインプリント・リソグラフィ装置は、SmartNIL、ウェーハレベル・オプティクス(WLO)、スタッキングといった3つの機能を1台に集約し、関連する様々なUVプロセスを柔軟にサポートします。

本装置はモジュール化された改良型SmartNILをベースにしたスタンドアロンシステムであり、基板搬送や自動化のレベルに応じて自由にカスタマイズすることができます。150mmから300mmまでのウェーハサイズをサポートするEVG®7300は、300 nmまでの高精度アライメントや高度なプロセス制御、および高スループットを特長としており、最先端の研究開発から、大量生産(HVM)に至るまで、さまざまな形状かつ高精度のナノ・マイクロ光学コンポーネントやデバイスのニーズに対応します。また、前処理や後処理との統合が求められるHVM環境下では、このモジュールをHERCULES NIL装置に組み込んで使用することができます。

この多機能なシステムは、マイクロ・ナノインプリントや機能層のUVスタッキングに関連した新規アプリケーションに幅広く対応するよう設計されており、ウェーハレベル・オプティクス(WLO)やナノフォトニクス、メタサーフェス、およびバイオメディカルチップなどでプロセス性能を向上させることができます。次世代の光学センサーやオプトエレクトロニクス製造を実現するための業界のニーズにマッチしたこれらのアプリケーションには、例えば、自動運転や車載、あるいは装飾照明用のマイクロレンズアレイとプロジェクター、生体認証用の回折光学部品、そして、新たなトレンドとなりつつある最先端のメタレンズなどが含まれます。この技術はバイオメディカル向けデバイスや拡張現実向け導波路の分野などですでに用いられており、ナノインプリントの適用によって複雑な構造を高品質に製造することを可能にしています。

特長

  • 柔軟性: 1台で3つのUVプロセスを可能にするUV-NILシステム
    • アライメント、コンタクト、UV硬化を含む、複数のプロセスステップを精密に制御
    • SmartNILやWLOプロセスでスタンプを低力で自動離型
  • 拡張性: 最大300mmまでの基板処理に対応
  • モジュール性: スタンドアロンとして使用、またはHERCULES NILへ統合が可能なモジュール
    • 基板搬送: 手動搬送から完全自動搬送まで対応可能
    • SmartNILで連続運転モードを可能にする自動スタンプ装填(オプション)
  • 最先端アライメント機能
    • ライブアライメント <± 300nm(プロセスに依存)
  • 最大出力500mW /cm²のUV LEDランプ
    • > 90%の均一性
    • オプションで2波長動作に対応: 365nmおよび405nm
    • 複数の露光モード
  • オプション
    • 光学式平行面出し機能(WEC)
    • 温度制御チャック
  • 業界をリードするプロセス性能
    • 一桁ナノメートル台の解像度
    • 最高レベルの残膜制御
EVG® 7300 Multifunctional UV Nanoimprint Lithography System

技術データ

ウェーハ径(基板サイズ)
300 mmまで
解像度
≤10nm(プロセスや材料に依存*)
*マスター提供はお客様にご対応いただきます
サポートプロセス
SmartNIL®
レンズモールディング
レンズスタッキング
露光源
ハイパワーUV LEDランプ(500 mW/cm²)
対応可能な波長:365nmまたは405nm
アライメント
<± 300nm(プロセスに依存)
スタンプ離型
全自動
ワーキングスタンプ作製
対応可
